【翻板閘門的工作原理】

作者：admin 來源：日期：2018-3-24 15:06:54 人氣：標簽：

【翻板閘門的工作原理】

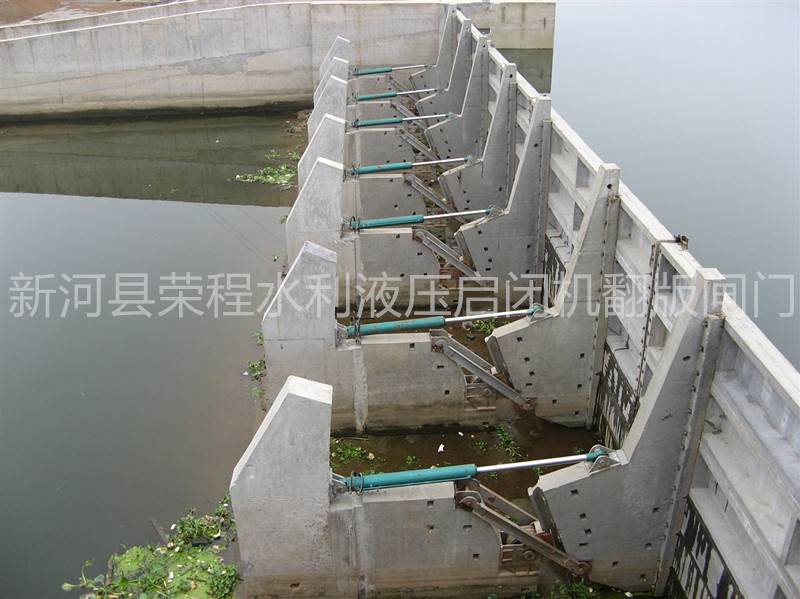

翻板閘門即為水力自控翻板閘門，其工作原理是杠桿平衡與轉動，具體來說，水力自控翻板閘門是利用水力和閘門重量相互制衡，通過增設阻尼反饋系統來達到調控水位的目的：當上游水位升高則閘門繞“橫軸”逐漸開啟泄流；反之，上游水位下降則閘門逐漸回關蓄水，使上游水位始終保持在設計要求的范圍內。舉個例子，滾輪連桿式翻板閘門是一種雙支點帶連桿的閘門，由面板、支腿、支墩、滾輪，連桿等部件組成，根據閘門水位的變化，依靠水力作用自動控制閘門的開啟和關閉。當上游來流量加大，閘門上游水位抬高，動水壓力對支點的力矩大于門重與各種阻尼對支點的力矩時，閘門自動開啟到一定傾角，直到在該傾角下動水壓力對支點的力矩等于門重支點的力矩，達到該流量下新的平衡。流量不變時，開啟角度也不變。而當上游流量減少到一定程度，使門重對支點的力矩大于動水壓力與各種阻尼對支點的力矩時，水力自控翻板閘門可自行回關到一定傾角，從而又達到該流量下新的平衡。

翻板閘門能夠實現自動控制水位，主要用于在水庫、河流、蓄水池等處攔截或排泄水流。水力自控翻板閘門是我國水利工程技術人員歷經四十多年的艱苦奮斗，研發出來并擁有完全自主知識產權的一種節能、環保型閘門。

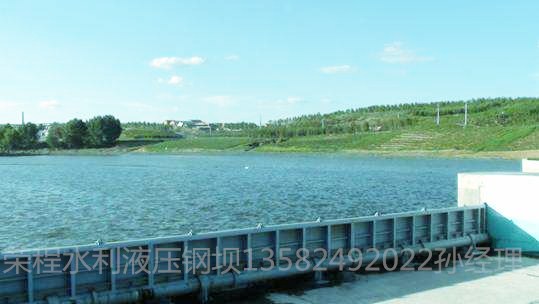

該閘門運用廣泛，可用于較寬（10米~~100米）也可用于水位差比較小的工況（1~~7米），由于它可以設計的比較寬，可以省區數孔閘墩，所以不僅結構簡單，可以節省不少土建投資，而且可以立門蓄水，臥門行洪排澇，適當開啟調節水位，還可以利用閘門門頂過水，形成人工瀑布的景觀效果。
